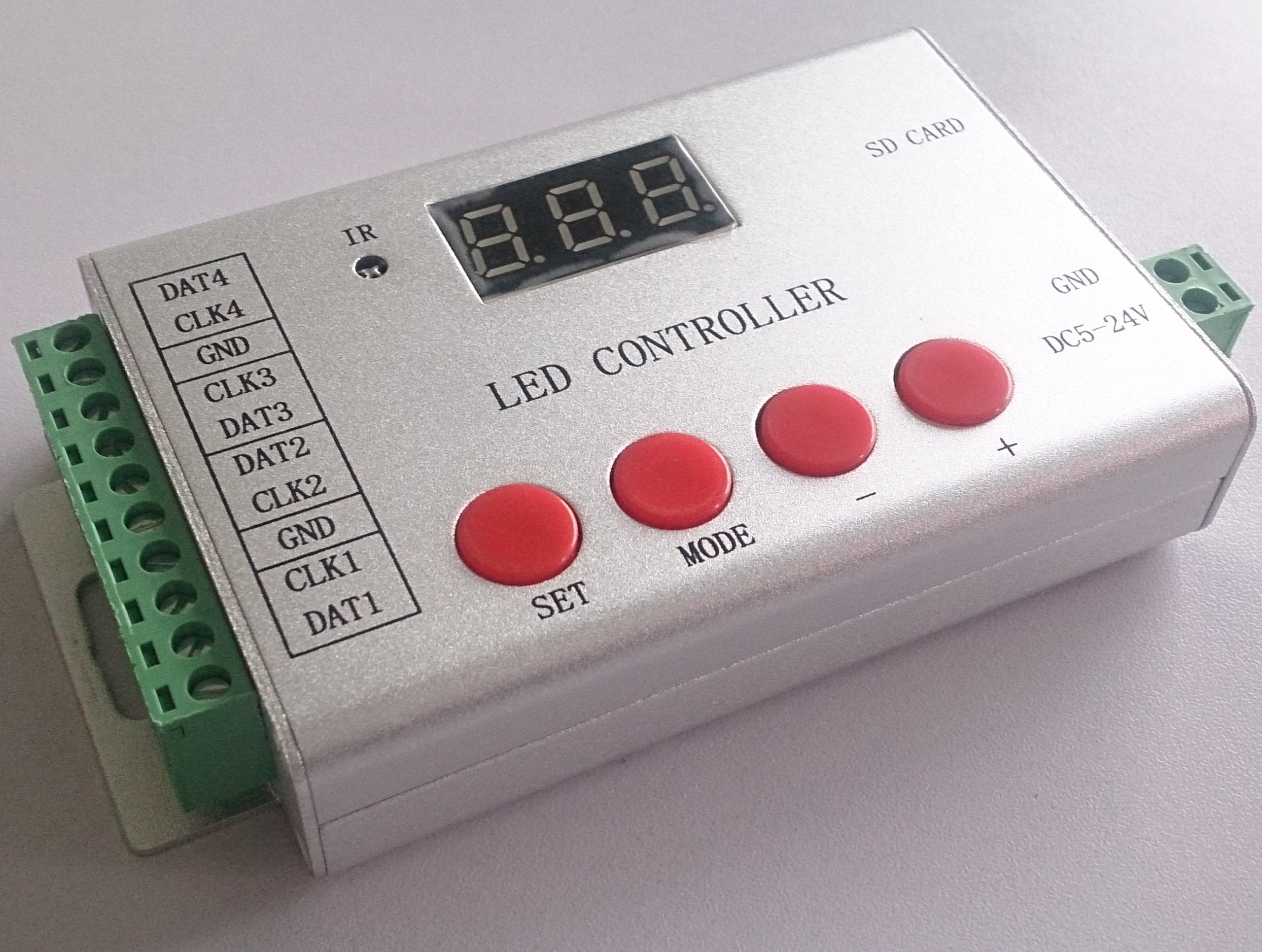

LED四口控制器(H802SE)
.jpg "LED四口控制器(H802SE)")
-
- 型号H802SE
详细描述
一、简介
H802SE 能控制多种单双线驱动芯片，四个输出端口，最高时钟2.5MHz，最多控制6144 点，支持到32G 字节以上SD 卡。具有红外遥控功能和数码管显示
功能。兼容新老遥控器，能对天威和联芯科的DMX芯片编地址码。配套软件为《LED 编制软件》。
二、可控驱动芯片
LPD6803、LPD8806、LPD6813、LPD1882、LPD1889、LPD6812、LPD1883、LPD1886、DMX512、APA102、MY9221、UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、WS2811、WS2812、TM1803、TM1804、TM1809、TM1812、TM1829、TA9912、TM1913、TM1914、TM1926、TM1814、WS2801、WS2803、DZ2809、P9813、P9816、SM16716、SM16711、LD151x、LD153x、MBI6021、MBI6023、MBI6024、INK1003、LX1003、LX2003、LX2006、TLS3001、TLS3002 等。
LED 驱动芯片类型必须在电脑软件里设置，同时序驱动芯片共用一个选项，在电脑属性里只显示一个代表名称。
LPD6813,P9813 只能控制4608 点，每个端口最多1152 点；其它芯片最多控制6144 点，每个端口最多1536 点。
三、性能特点
1．四个输出端口，每个端口最多控制1536点，共6144点。
2．输入电压为直流5V到24V。
3．SD卡支持FAT32、FAT16格式，最大容量为64G字节及以上，最多允许64个DAT文件。
4．播放速度可调范围是1—200帧每秒，时钟频率可调范围是0.1MHz—2.5MHz。
5．红外遥控功能和数码管显示功能。
四、控制器接口定义
|
端口1 |
|
端口2 |
端口3 |
|
端口4 |
||||
|
DAT1 |
CLK1 |
GND |
CLK2 |
DAT2 |
DAT3 |
CLK3 |
GND |
CLK4 |
DAT4 |
|
D+ |
D- |
GND |
D- |
D+ |
D+ |
D- |
GND |
D- |
D+ |
注：两个输出端口共用一个地（GND），单线驱动芯片只需要接GND和DAT。
五、规格参数
|
输入电压 |
DC5-24V |
|
功耗 |
1W |
|
带载点数 |
6144点 |
|
重量 |
0.16Kg |
|
工作温度 |
|
|
外形尺寸 |
L132 x W71 x H24 |
|
安装孔间距 |
119mm |
|
纸盒尺寸 |
L150 x W82 x H38 |
