LED电源同步控制器(H803SA)

一、简介
  H803SA是用FPGA实现的八口输出单机控制器，最多控制8192点。有三个按钮和LCD显示屏，便于设置操作。具有交流同步功能，能接DMX控制台。

二、支持的驱动芯片

  LPD6803、LPD8806、LPD6812、LPD6813、LPD1882、LPD1889、LPD1883、LPD1886、DMX512、HDMX、APA102、MY9221、P9813、LD1510、LD1512、LD1530、LD1532、UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、WS2801、WS2803、WS2811、WS2812、 DZ2809、SM16716、TLS3001、TLS3002、TM1812、TM1809、TM1804、TM1803、TM1914、TM1926、TM1829、TM1906、INK1003、BS0825、BS0815、BS0901、LY6620、DM412、DM413、DM114、DM115、DM13C、DM134、DM135、DM136、74HC595、 6B595、MBI6023、MBI6024、MBI5001、MBI5168、MBI5016、MBI5026、MBI5027、TB62726、TB62706、 ST2221A、ST2221C、XLT5026、ZQL9712、ZQL9712HV等。

  三线四线(即带锁存)的芯片，只能输出四个端口，每个端口最大2048点。
  配套软件为LED编制软件。
三、性能特点
1、八个输出端口，最多控制8192像素点。每个端口最大控制1024点。
2、SD卡支持FAT32、FAT16格式，最大容量为64G字节及以上，最多允许64个DAT文件。
3、多台控制器同时上电，可通过交流电源同步。
4、能接DMX控制台，可更换文件，调节速度和亮度，反应速度快。
5、有按键和LCD屏，方便设置各种参数。
6、支持限制上电次数加密功能。
7、支持对华灿兴单线寻址解码板的自动编址。

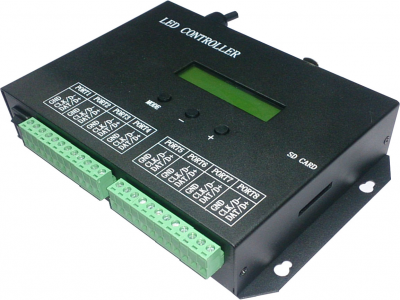

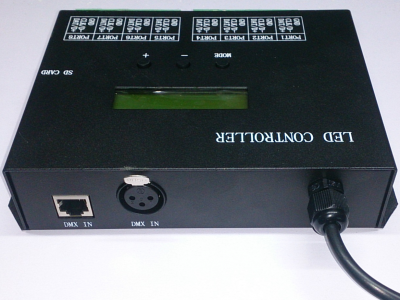

四、产品展示

五、使用说明
1、SD卡在多次添加、删除文件后需要格式化成FAT32或FAT16格式。

2、支持SDHC（高容量SD卡），最大达64G字节以上。SD卡中最多允许64个DAT文件，播放顺序是根据文件名按字母进行排序。
2、八个输出端口，最多控制8192像素点。每个端口最大控制点数为 1024点。也可设置为四个输出端口，每个端口最多控制2048点。
4、三个按键分别是mode键、- 号键、+ 号键。按mode键，切换模式，按‘-’或‘+’键进行设置，按下按键LCD屏背光亮，停止按键2秒钟后自动保存修改的参数，8秒钟后背光灭。
六、显示屏内容及含义
1、FileX：
X为序号，显示当前播放的DAT文件名。按 "+" 跳到下一个文件播放, 按 "-"跳到前一个文件播放。
2、ClkRate：
扫描时钟频率，范围是12.5M – 0.1M。
3、Speed：
播放速度，范围是1 – 100帧每秒。在多台同步使用时，每台控制器的播放速度必须设置一样。
4、Bright:
设置亮度，范围是0—15。LPD6813、P9813不能调节亮度。
5、CycleMode:
循环模式，All表示连续循环播放SD卡中所有DAT文件；Single表示只循环播放当前文件，当前文件可由‘-’或‘+’键更换。
6、PortOutMode:
若是单线芯片，设置端口输出模式，可用245输出或用RS485输出。

7、InvertColors:

颜色是否取反。
8、DMXAddress:
DMX起始地址设置，默认为1。共占用三个通道，依次为文件、速度和亮度，取值范围为0—255。
七、设置密码

在《LED编制软件》的灯光造型窗，单击菜单“设置”--“控制器密码”，弹出加密对话框，加密方法是限制上电次数。

八、LCD提示含义

1、"Please insert SD": 未插入SD卡，或SD卡未插好

2、"Reading...": 正在读取SD卡。

3、"Not DAT File!": SD卡内无有效DAT文件。

4、"Used time over": 控制器已加密并且使用次数已完。

5、"Port number err ": 端口数目错误。

6、"Pixel is to much": 控制的点数太多。

7、"Init... ": SD卡读取成功，正在进行其它初始化。

九、控制器接口定义

单线和双线芯片八个输出端口，三线四线芯片四个输出端口。

十、规格
