LED音乐控制器(H803SC)

一、简介
  H803SC 是LED 音乐控制器，能根据音乐的节奏和强弱自动播放各种效果。四种播放模式，可控制单线、双线、三线、四线LED 驱动芯片，两个输出端口，最多控制2560 点。若SD 卡内无音乐配置文件（*.hmc），最多控制4096 点。
  配套软件为《LED 编制软件》V3.87 及其以上版本。

二、可控驱动芯片
  目前可以控制的驱动芯片有 LPD6803、LPD8806、LPD6813、LPD1882、LPD1889、LPD6812、LPD1883、LPD1886；UCS6909、UCS6912、UCS1903、UCS1909、UCS1912；WS2801、WS2803、WS2811、WS2812；TM1812、TM1809、TM1804、TM1803、TM1829、TM1913、TM1914、TM1926；LX1003、LX2003、LX2006、DMX512、HDMX、APA102、P9813、DZ2809、INK1003、TLS3001、TLS3002、SM16711、SM16716、SM16726、LD1510、LD1512、LD1530、LD1532、MBI6021、MBI6023、MBI6024 等。
  控制三线、四线LED 驱动芯片时只能使用一个端口，最多980 点，如DM114、DM115、DM13C、 DM134、DM135、DM136； MBI5001、MBI5168、MBI5016、MBI5026、MBI5027、TB62726、 TB62706、ST2221A、ST2221C、74HC595、6B595、XLT5026、ZQL9712、ZQL9712HV、HEF4094、A8012 等。
  注：LD151x 只支持16 位和8 位模式，SM16726 只支持SET=1。

三、性能特点
1、两个输出端口，共控制2560 点，若SD 卡内无音乐配置文件可控制4096点。
2、八种播放模式，能根据音乐的节奏和强弱自动播放各种效果，也能播放DAT 文件。
3、音频输入支持麦克风和耳机座。

4、SD 卡支持FAT32、FAT16 格式，最大容量为64G 字节，最多允许64 个DAT 文件。
5、LED 驱动IC 类型，扫描时钟等在《LED 编制软件》软件上设置。

四、使用说明
1、SD 卡在第一次使用，或多次删除后需要格式化成FAT16 或FAT32 格式。最多允许存放64 个DAT 文件，控制器根据文件名按字母进行排序播放。
2、控制器上电后，数码管显示3C，若没有插入SD 卡，右边的数码管闪烁‘C’，若左边的数码管闪烁表示SD 卡或卡座有问题，闪烁的数字指示对应错误。显示“F0”表示没有DAT 文件。若控制器类型错误显示“FE”，点数太多或端口太多显示“Fb”。
3、两个按键为“MODE”和“SPEED”，按“SPEED”键，若当前显示的是模式状态则切换到速度显示，若当前显示的是速度则调节播放速度。按“MODE”键，若当前显示的是速度则切换到模式状态显示，若当前显示的是模式状态，短按改变模式，长按更换状态。
4、模式由0—7 表示，0：DAT 顺序，1：DAT 速度，2：DAT 音乐，3-7：自动音乐，只有0 与声音无关。
5、在《LED 编制软件》设置造型时， 控制器类型一定要选择 SC。
6、做DAT 文件时，可选择两条线路一个分控，每条线路不得超过1280 点；也可选择一条线路一个分控，这条线路不能超过2560 点。做音乐配置文件(*.HMC)时，宽度和高度都不得超过128 点，宽乘高不能大
于2560，布线时灯点不能重叠，点数不能超过2560 点。若 SD 卡中同时有HMC 文件与DAT 文件，要求它们对应同一个造型，LED驱动芯片类型要一致。若 SD 卡内不放音乐配置文件(*.hmc)，选择两条线路一个分控，每条线路可达2048 点；选择一条线路一个分控，这条线路可达到4096 点。所述控制器控制的点数只表示控制器的发送能力，实际可控点数与具体灯具相关。
7、音乐配置文件（*.hmc），内容包含灯光造型（即灯具的连接方式），LED驱动芯片类型，灯具类型，扫描时钟，颜色是否取反和颜色盘。制作方法如下：
在《LED 编制软件》的颜色面板，需要选择当前色，音符跳动时的帽子使用些颜色，还要设置调色盘，各种音乐效果都需要使用，最大取128 种颜色，少了会循环使用。

设置好造型，并进行灯光设置，然后在灯光造型窗单击“文件”—“输出H803SC 配置文件”。

8、音乐模式只需要hmc 文件，不需要DAT 文件；其它三种模式只需要DAT文件，当这两种文件可以同时放入SD 卡中。

五、按钮及显示
1、按速度键，循环设置播放速度，并用数码管显示。
2、按模式键，循环设置播放模式，并用左边数码管显示。

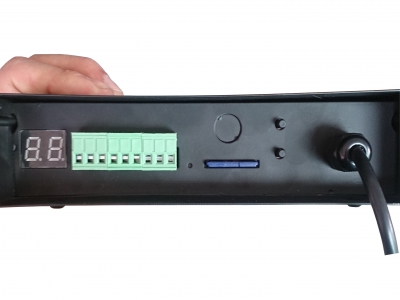

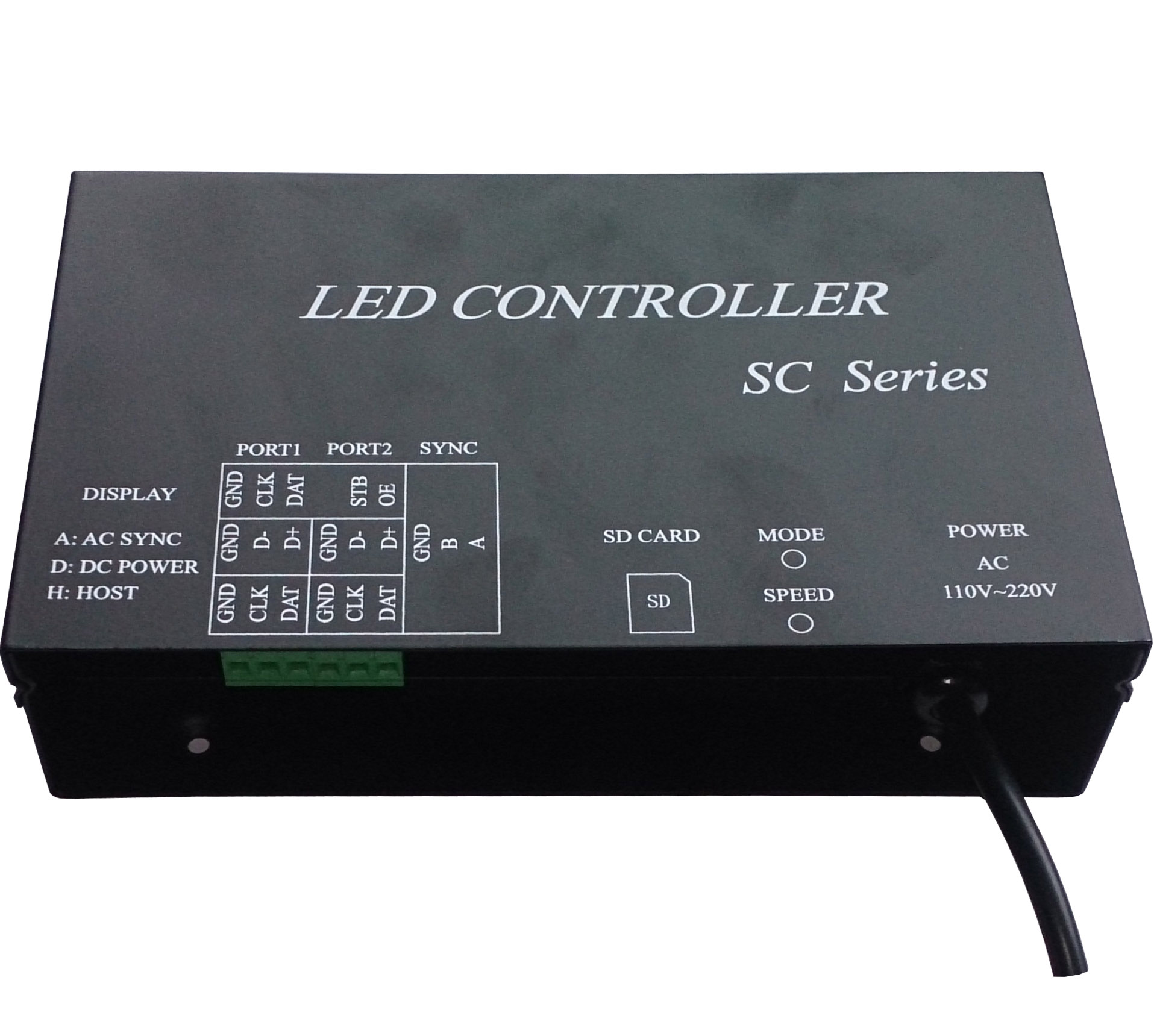

六、控制器接口定义

七、规格参数
