DMX512解码驱动

DMX恒流恒压驱动

DMX恒流恒压驱动
  • 型号H801DMX

详细描述

一、350mA恒流驱动

图片关键词

(一) 性能参数

外型尺寸:L50*W30*H15mm

输入电压: DC12-36VDC12V每路可串1-3LEDDC24V每路可串1-6LEDDC36V每路可串1-10LED

输出负载电流:350mA

自身功耗:〈1W

输出总功率:30W



(二)      特点:

u      协议:标准DMX512协议(1990);

u      输入:RS485差分输入;

u      方式:外接DMX512控台控制或主控制器,没外控信号时会自动运行内置七彩渐变效果

u      连接方式:标准并行

并行时各模块并接,每隔32个模块时需加放大器(此数量为理论值,实际请以工程现场测试为准),各模块有单独地址(可用写码器烧入);

u      1024*1024*1024级灰度,刷新频率1KHz

u      可使用寻址线自动编地址。

u      可以使用总线单个单个编地址,也可以多个并联后再编。

u      所有灯具并联,一个灯具损坏不影响其它灯具。

u      数据传输稳定,抗干扰能力强。

u      宽输入电压,电流保持恒定,各个灯具亮度一致;开机无冲击(开机瞬间LED全灭),对LED起保护作用;

(三)  应用范围:

    主要应用于大功率全彩洗墙灯、投光灯、埋地灯、水底灯、舞台灯、隧道灯等。

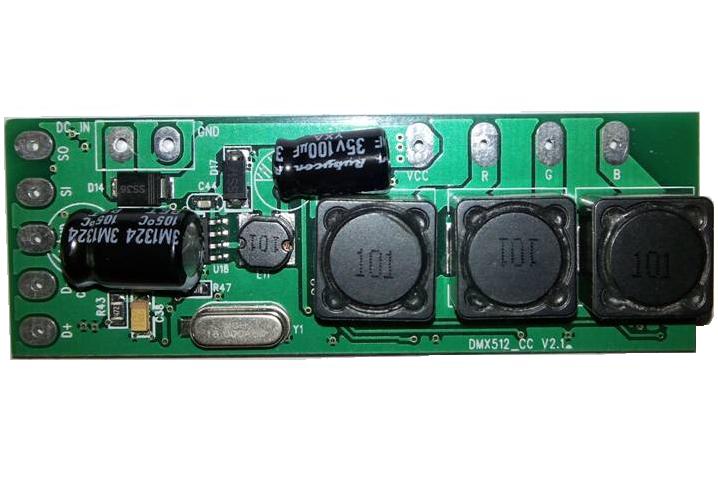

二、700mA恒流驱动

图片关键词

(一) 性能参数:

    外型尺寸:L70*W26*H15mm

    输入电压: DC12-36VDC12V每路可串1-3LEDDC24V每路可串1-6LEDDC36V每路可串1-10LED

    每一路输出负载电流:700mA(在700mA内可任意配置)

    自身功耗:〈1W

    输出总功率:90W

(二) 特点:

u      协议:标准DMX512协议(1990);

u      输入:RS485差分输入;

u      方式:外接DMX512控台控制或主控制器,没外控信号时会自动运行内置七彩渐变效果

u      连接方式:标准并行

u      并行时各模块并接,每隔32个模块时需加放大器(此数量为理论值,实际请以工程现场测试为准),各模块有单独地址(可用写码器烧入);

u      1024*1024*1024级灰度,刷新频率1KHz

u      可使用寻址线自动编地址。

u      可以使用总线单个单个编地址,也可以多个并联后再编。

u      所有灯具并联,一个灯具损坏不影响其它灯具。

u      数据传输稳定,抗干扰能力强。

u      宽输入电压,电流保持恒定,各个灯具亮度一致;开机无冲击(开机瞬间LED全灭),对LED起保护作用;

(三) 应用范围:

    主要应用于大功率全彩洗墙灯、投光灯、埋地灯、水底灯、舞台灯、隧道灯等。



三、六线恒流驱动板

    此板未使用寻址线,即没有使用SISO。只能使用总线(GNDD-D+)编地址,可以单个单个编,也可以多个并联后再编。 最多并联256个节点,每路最大输出电流为1A,输入电压DC7V--24V。恒流驱动板大小为40mmX33mmX14mm
