H801SB(单口高性价比控制器)

一、简介
H801SB是单口输出的简易控制器，具有三大模式，能控制多种单双线驱动芯片，最多控制2048点。配套软件为LED编制软件。

二、可控驱动芯片
LPD6803、LPD8806、LPD1882、LPD1889、LPD6812、LPD1883、LPD1886、DMX512、HDMX、APA102、MY9221、UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、UCS8904、WS2801、WS2803、WS2811、WS2812、TM1803、TM1804、TM1809、TM1812、TM1829、TA9912、TM1913、TM1914、TM1926、TM1814、INK1003、LX1003、LX2003、LX2006、TLS3001、P9813、P9816、SM16711、SM16716、LD151x、LD153x、MBI6021、MBI6023、MBI6024等。

三、性能特点
1、一个输出端口，最多控制2048像素点。
2、SD卡支持FAT32、FAT16格式，最大容量为32G字节及以上。最多允许32个DAT文件，播放顺序是文件名按字母进行排序。
3、三大控制模式：SD卡控制模式、内控模式、DMX控驱动芯片模式。

4、H801SB可以为天微和联芯科的DMX芯片编地址。
5、通过差分信号线，实现多台同步播放功能。
6、两档电压输入，DC5V或DC9-24V。
7、通过按键可切换文件，调节播放速度，设置全播或单播。

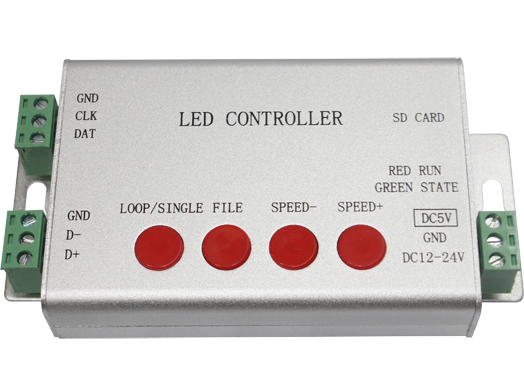

四、产品展示

五、控制器接口定义
控制单线驱动IC时接GND、DAT
控制双线驱动IC时接GND、CLK、DAT
控制DMX512时接GND、D-、D+

六、规格参数
