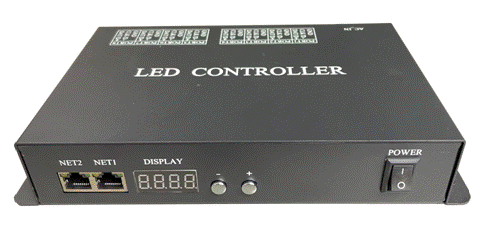

一、简介

　　H801RG可以直接连接电脑网口，也可以连接主控H805TV(V3及以上版本)、H806TC_GPS、H806TC_DMX主控,8个输出端口,最大控制8192点。
目前可以控制的驱动芯片有DMX512、HDMX、UCS1903、UCS1909、UCS1912、UCS512、UCS1603、UCS5603、UCS8903、UCS8904、WS2811、WS2812、WS2821、SM16703、SM16709、SM16712、SM16813、SM16814、SM16714、TM1812、TM1809、TM1804、TM1803、TM1814、TM1913、TM1914、TM1926、TM512、P9883、P943、P943S、P9411、P9412、SK9816等。
联机配套软件为《LED演播软件》V4.80及以上版本。

二、性能特点

　　1、八个输出端口，最多控制8192像素点，每个端口控制1024点。
2、可联可脱，可以直接连接到电脑网卡，也可以连接到主控，还可直接连接千兆交换机和千兆光电转换器。
3、同步性能高，图像无撕裂，无马赛克现象。
4、单线驱动芯片可设置为TTL输出或差分输出。
5、可对常用DMX驱动芯片编地址。
6、控制效果好，灰度控制精确，256级以上灰度已作硬Gamma处理。
7、传输距离远，传输信号采用标准以太网协议，标称距离为100米。 可用分控、网络中继器、光电转换作为中继。
8、采用灰度技术和反伽马矫正技术，使实际显示的效果更符合人眼的生理感觉。

三、使用说明

　　1、用网线连接电脑网卡（或主控）到分控的NET1，NET2连接到下一个分控的NET1，如此级联下去，直到最后一个。也可以用NET2作输入，NET1作输出。
　　2、上电后，数码管显示分控编号，每个分控编号唯一对应一个IP地址，所以分控编号不能重复，设置分控编号就是设置IP地址。分控编号从1到9999，对应IP为192.0.10.1--192.0.10.200、 192.0.11.1--192.0.11.200、192.0.12.1--192.0.12. 200、……、192.0.58.1--192.0.58.200、 192.0.59.1--192.0.59.199。

　　3、数码管最右点亮表示按键编号已锁定，这时按’-‘或’+‘键无效，但允许自动编号。
在锁定状态下长按’-‘键，最右点熄灭表示解锁，然后就可以按’-‘或’+‘键，也可以长按’-‘或’+‘键设置分控编号，按键6秒无动作后自动锁定，并自动保存编号。
　　在锁定状态下长按’+‘键，数码管显示“SLAV”，表示进入自动编号功能，松开按键后自动搜索串接在其后的H801RG并显示数量，搜索完成后，以自己的编号为基准，依次向后递加编号。例如：操作的分控编号为1，其它分控编号依次为2、3、4、…；若操作的分控编号为12，其它分控编号依次为13、14、15、…。
　　4、当接收到数据时，数码管第一个点亮，没有数据就是熄灭。
　　5、每个分控八个输出端口，最多控制8192像素点。
　　6、可使用交叉网线和平行网线，建议统一使用交叉网线。

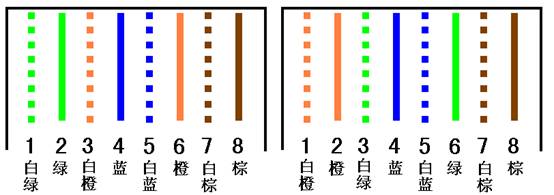

平行网线是指网线的两端都按照T568A接；交叉网线是指网线的一端按照T568A接，另一端按照T568B接。


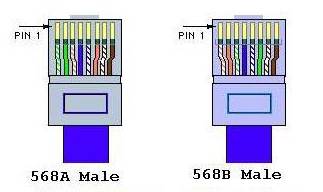

交叉网线的接法
　　7、在造型设置时，线路条数可以是一、二、、四、八。线路条数即是实际使用端口数。

端口数	一	二	四	八
每个端口点数	2048	2048	2048	1024

端口数为一、二、四时，剩下的端口可作为使用端口的备份。每个端口实际使用时控制的点数，还与具体灯具和驱动芯片的传输能力相关。

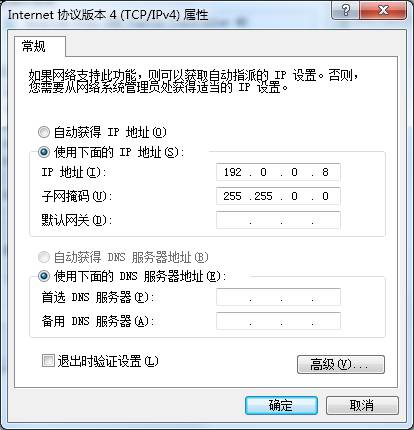

　　8、使用网卡联机时，电脑网卡IP不要自动获取，指定一个固定IP，子网掩码为255.255.0.0，其它项不用设置。
　　若有多张网卡，IP地址不能在同一个网段，最后一个字节取值范围为1—254。
　　



四、控制器接口定义

GND CLK1 DAT1	GND CLK2 DAT2	GND CLK3 DAT3	GND CLK4 DAT4	GND CLK5 DAT5	GND CLK6 DAT6	GND CLK7 DAT7	GND CLK8 DAT8
GND D-1 D+1	GND D-2 D+2	GND D-3 D+3	GND D-4 D+4	GND D-5 D+5	GND D-6 D+6	GND D-7 D+7	GND D-8 D+8



五、连接图

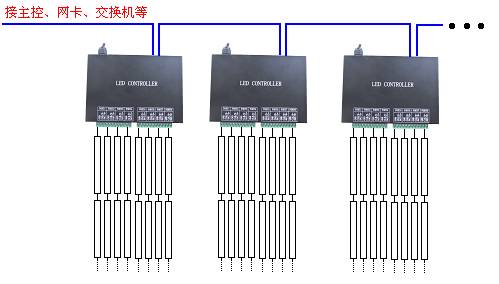

分控级联示意图：

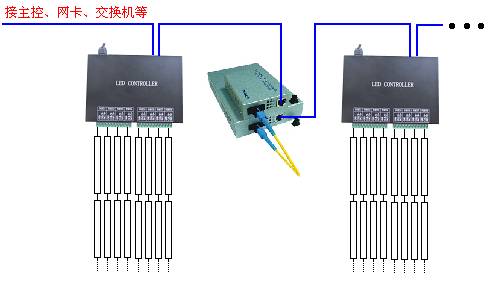

用光纤延长传输距离示意图：

六、规格参数

输入电压	AC100-240V
功耗	3W
带载点数	8192点
重量	Kg
工作温度	-20C°--85C°
外形尺寸
纸箱尺寸
