一、简介

     H813SC能播放音乐文件MP3、WMA、WAV、MIDI，输出接口为3.5mm音频接口。并且能同步控制LED灯具，八个输出端口，最多8192点，支持对DMX芯片编地址。
     音乐文件和DAT文件都存放在SD中，按文件名排序，一一对应。以DAT文件数为基准，多余的音乐文件不会被播放，若音乐文件少了，后面的DAT文件播放时没有音乐输出。
     我们要用LED灯光来表达音乐的情感和情绪，先要了解音乐的节奏、旋律、和声等元素。暗淡的灯光可以表达悲伤或阴郁的情感，而明亮的灯光可以表达快乐或兴奋的情感。可以尝试不同的灯光效果和颜色组合，当音乐节奏加快代号强度增加时，可以增加灯光画面的变化频率和强度。总之就是要将LED灯光效果融入音乐中。
    配套软件为《LED编制软件》V5.23及以上版本。

二、可控驱动芯片

       DMX512、HDMX、TM512、TM1803、TM1804、TM1809、TM1812、TM1913、TM1914、TM1926、TM1814、WS2811、WS2812、WS2813、SM16703、SM16709、SM16712、SM16704、SM1651X、UCS1903、UCS1909、UCS1912、UCS512、SK9816。

三、性能特点

    1．音乐文件与DAT文件同步播放。
    2．八个输出端口，每个端口可控制1024点，共8192点
    3．SD卡支持FAT32、FAT16格式，最大容量为32G字节，最多允许64个DAT文件和64个音乐文件。
    4．能对DMX512芯片编地址。
    5．有数点功能，还可测试RGB顺序。
    6．电脑软件做造型时，通过USB转RS485模块描点，也可通过H803WiFi描点。
    7．支持固件升级

四、使用说明

　　1、上电后，数码管显示“SC”+“版本号”，读取SD卡成功后，显示播放文件序号“F  1”；显示“NoFL”表示SD卡中没有有效的DAT文件；显示“FLER”表示DAT文件的控制器类型错误；显示“SAVE”表示正在保存参数。
　　2、按“OK”通常是保存参数，在编地址设置起始通道时，按“OK”是开始编地址，依次显示 “=”、“= =”、“= = =”、 显示“= = = =”时表示编码完成。
　　3、在第六个菜单N和第七个菜单P时，长按“OK”进入子菜单。
　　4、SD卡在第一次使用，或多次删除后需要格式化成FAT32或FAT16格式。最大容量32G字节，SD卡最多允许存64个DAT文件和64个音乐文件，控制器根据文件名按字母进行排序播放。
　　5、在《LED编制软件》设置时， 控制器类型一定要选择SC。软件上的预览速度会保存到DAT文件中，不同的DAT文件可以设置不同的速度。在软件中设置背景音乐，就可以预览DAT效果与音乐是否匹配。DAT文件和音乐文件可以用中文命名，但最好在前面加个两个数字（如01、02、03…），以方便排序和对应。

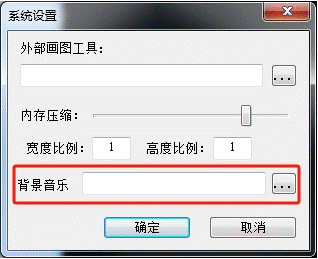

单击菜单“设置”—“系统设置”，弹出如下对话框，

　　6、有音乐文件的控制器会从RS485接口发出同步信号，没有音乐文件的控制器会接收同步信号，并实现同步播放。
　　7、八个输出端口，最多控制8192像素点。每个端口最大控制点数为 1024点。
　　8、支持固件升级，按住MENU键再上电进入升级状态。
　　9、不插SD卡，只能对DMX512芯片数点和编址。
　　10、通过USB转RS485模块描点。
　　①、模块的RS485接口连接到H813SC的DXM IN接口，模块的USB口连接到电脑的USB口，初次使用需要安装模块的驱动。

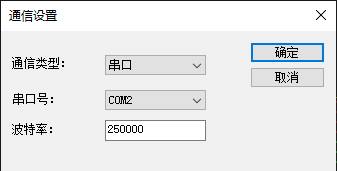

　　②、在灯光造型窗单击“设置”，再单击“通信设置”，通信类型选择“串口”，若串口号为空，说明模块未连接好，或者被其它软件占用；若有多个串口，需要正确选择，波特率不要改。单击“确定”。
　　③、单击“设置”，选中“开启实时描点”，然后就可以描点，已做造型的点亮单一颜色，下一个点亮白色。

　　10、过H803WiFi描点，电脑软件版本为V4.82及以上，H803WiFi的版本为113及以上。
　　①、H803WiFi的输出端口连接到H813SC的DXM IN接口，给H803WiFi通电。
　　②、H803WiFi设置为AP模式（H803WiFi在出厂时为AP模式，在STATION模式时12秒内找不到路由器自动变为AP模式），笔记本电脑连接到H803WiFi（出厂时以HCX_开头）。

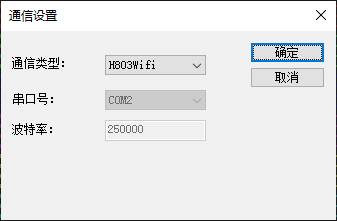

　　③、在灯光造型窗单击“设置”，再单击“通信设置”，通信类型选择“H803WiFi”，其它不要改。单击“确定”。

　　④、单击“设置”，选中“开启实时描点”，然后就可以描点，已做造型的点亮单一颜色，下一个点亮白色。
　　⑤、若是台式电脑，需要将电脑和H803WiFi接入同一路由器。

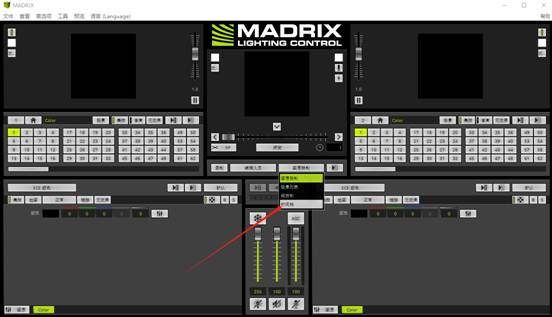

五、关于MADRIX5.5c时间轴操作

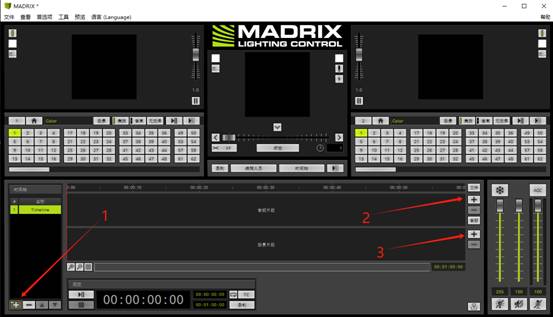

如上图：步骤1添加场景、步骤2添加一段音频、步骤3在音乐的下面添加效果

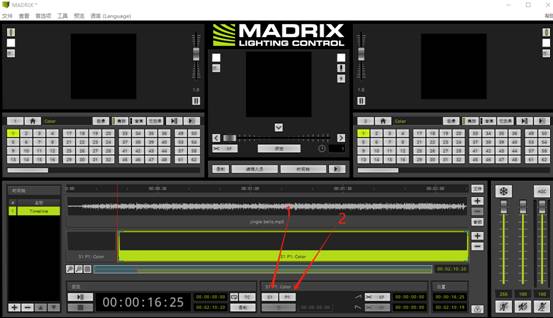

如上图：1指的是效果的页面、2指的是页面中的效果
做完全部步骤就可以用编制软件采集编辑好的时间轴效果，实现声光同步。



六、按键操作

按MENU键，切换菜单，按‘-’或‘+’键进行设置参数值，长按‘-’和‘+’可以使数值变化更快。按OK键是保存、编码或进入子菜单。保存参数时，数码管显示“SAVE”。

1、上电后显示文件菜单(F), 后面显示文件序号。

2、第二个菜单是音量调节，范围为1-100。

3、第三个菜单是亮度(b)，范围是0– 32。

4、第四个菜单是播放模式，所有文件循环(All)、单一文件播放(Sing)或随机播放（rand）。

5、第五个菜单是控制器编号(u)，用于电脑描点。

电脑连接USB转RS485（建议用FT芯片组的），RS485输出连接到H813SC的DMX512输入端口，GND接GND，A接D+，B接D-。
控制器编号为1的表示第1个控制器，对应端口1-8；2表示第2个控制器，对应端口9-16，……。
6、第六个菜单是像素点通道数（N），设置一个点的颜色分量数，范围是1-5。默认为3，即RGB；RGBW的灯为4,若是单白光只占用一个芯片引脚则为1。

在此时长按OK键进入编地址子菜单：
（1）、选择DMX芯片型号，H512（H801DMX）、H860（H806）、S512（SM512AP）、1651（SM16512）、1751（SM1751X）、512C（UCS512C）、512d（UCS512D）、1752（SM17522）、12AC（TM512AC）、512E（UCS512E）、HI5A（Hi512A）、1750（SM17500）、HI5d（Hi512D）、1852（SM1852X）、G851（GS851X）。

（2）、按MENU键，设置灯通道数(n)，取值1-960；设置一个灯具或转码板占用的通道数。若是点光源，此值与像素点通道数一样。

（3）、有些DMX芯片需要设置上电时的颜色值（c），范围是0--8，有些芯片不需要设置。

（4）、有些DMX芯片需要设置电流(A), 范围是1—16。

（5）、SM17500需要设置输出格式（r）,0表示输出归零码，1表示输出DMX512。

（6）、起始通道(E)，输入起始通道后按OK键，请耐心等待几秒钟可编码完成。

7、第七个菜单是数点内控（P）。
（1）、按-、+设置要数点的端口，0表示全部端口。

（2）、长按OK进入子菜单数点，显示(d),数点范围1-1024，有些芯片是1-512，若没有插SD卡，默认为DMX512芯片512点。长按-或+快速数点。

(3)、再按MENU键进入内控颜色测试，按+依次显示驱动芯片的第一、二、三通道颜色，以此可以测试灯具的RGB顺序。

七、DMX芯片编地址

SD卡中DAT文件必须是控制DMX512灯具的，不插SD卡也可以对DMX芯片编地址和数点。H801DMX的PI必须接GND。

1、SM16500/SM17500编地址：
F表示文件，连续按五下MENU键到第六个菜单，是像素点通道数（N），设置一个点的颜色分量数，RGBW的灯为4，RGB的灯为3。
长按OK键选择DMX芯片类型，按+键至“1750”。

再按MENU键至n模式，设置此转码芯片占用的总通道数，例如此芯片带16颗SM168803，这里设为48；若带16颗SM16804, 这里设为64。
按MENU键至c模式，设置上电颜色。0-8表示上电颜色：黑、红、绿、黄、蓝、紫、青、白、第四通道白。
再按MENU键到A模式，设置电流增益。1—16对应电流，需查看串联芯片说明书。
再按MENU键，显示“r  1”表示转码输出DMX512协议，“r  0“表示归零码协议。
再按MENU键至E模式，输入起始通道后按OK键，请耐心等待几秒钟。

2、SM1751X、SM1752X和UCS512D编地址：
连续按MENU键到第六个菜单（N），设置一个点的颜色分量数，RGBW的灯为4，RGB的灯为3。
长按OK键选择DMX芯片类型，SM1751X选“1751”，SM1752X选“1752”，UCS512D选“512d”。

再按MENU键至n模式，设置此转码芯片占用的总通道数，例如此芯片带16颗RGB灯，这里设为48；若带16颗RGBW灯, 这里设为64。
按MENU键至c模式，设置上电颜色。0-8表示上电颜色：黑、红、绿、黄、蓝、紫、青、白、第四通道白。
再按MENU键至E模式，输入起始通道后按OK键，请耐心等待几秒钟。

3、UCS512E编地址：
连续按MENU键到第六个菜单（N），设置一个点的颜色分量数，RGBW的灯为4，RGB的灯为3。
长按OK键选择DMX芯片类型 “512E”。

再按MENU键至n模式，设置此转码芯片占用的总通道数，例如此芯片带16颗RGB灯，这里设为48；若带16颗RGBW灯, 这里设为64。
按MENU键至c模式，设置上电颜色。0-8表示上电颜色：黑、红、绿、黄、蓝、紫、青、白、第四通道白。
再按MENU键到A模式，设置电流增益1—16，仅UCS512EH 转发UCS9812时有效。
再按MENU键至E模式，输入起始通道后按OK键，请耐心等待几秒钟。

1. Hi512A编地址：

连续按MENU键到第六个菜单（N），设置一个点的颜色分量数，RGBW的灯为4，RGB的灯为3。
长按OK键选择DMX芯片类型 “Hi5A”。

再按MENU键至n模式，Hi512A4为4，Hi512A6为6，Hi512A0为实际转码通道数。
按MENU键至c模式，设置上电颜色。0-8表示上电颜色：黑、红、绿、黄、蓝、紫、青、白、第四通道白。
再按MENU键至E模式，输入起始通道后按OK键，请耐心等待几秒钟。

1. Hi512D、SM1852X编地址：

连续按MENU键到第六个菜单（N），设置一个点的颜色分量数，RGBW的灯为4，RGB的灯为3。
长按OK键选择DMX芯片类型，Hi512D选“Hi5d”， SM1852X选“1852”。

再按MODE键至n模式，选5。
按MENU键至c模式，设置上电颜色。0-8表示上电颜色：黑、红、绿、黄、蓝、紫、青、白、第四通道白。
再按MENU键到A模式，设置电流增益1-16。
再按MENU键至E模式，输入起始通道后按OK键，请耐心等待几秒钟。

6、其它芯片编地址：
连续按MENU键到第六个菜单（N），设置一个点的颜色分量数，RGBW的灯为4，RGB的灯为3，2表示占用两个通道，1表示占用1个通道，编码时要正确设置此参数。
长按OK键选择DMX芯片类型，H512（H801DMX）、S512（SM512AP）、1651（SM16512）、H860（H806）、512C（UCS512C）、1751（SM1751X）、512d（UCS512D）、1752（SM17522）、12AC（TM512AC）、1750（SM17500）、HI5A（Hi512A）、512E（UCS512E）、HI5d（Hi512D）、1852（SM1852X）、G851（GS851X）。
再按MENU键至n模式，设置转码芯片或转码板占用的总通道数，例如一个转码芯片带16颗RGB的灯，这里设为48；若不是转码芯片，此参数设置与N一样。
再按MENU键至E模式，输入起始像素点序号后按SET键，请耐心等待几秒钟。天微和联芯科芯片的灯具会先变白，再变绿(单色)，一次编址800个点，重新上电地址才会更新。H860编码成功亮紫光。
编码完成后，可进入数点模式进行数点，进一步确认编码是否成功。

7、编址后状态及特别说明
天微和联芯科芯片的灯具会先变白，再变绿(单色)，一次编址800个点，重新上电地址才会更新。
SM1751X所有芯片均显示2秒钟蓝灯，然后所有芯片切换至c模式设置的颜色，电流增益固定为最大18mA，c模式设置颜色为0即黑色时，无信号输入约2秒后，自动熄灭，否则保留显示最后一帧。
SM1752X写址过程中首芯片亮红灯，同时其他芯片亮绿灯，写址完成后首芯片亮红灯，同时其它芯片亮蓝灯
TM512AC写址过程中亮蓝灯，写址完成后亮白灯
Hi512写址过程中亮蓝灯，写址完成后，首灯亮红，其它亮绿。

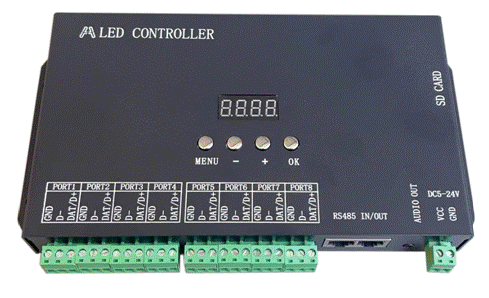

八、控制器接口定义：

GND CLK1 DAT1	GND CLK2 DAT2	GND CLK3 DAT3	GND CLK4 DAT4	GND CLK5 DAT5	GND CLK6 DAT6	GND CLK7 DAT7	GND CLK8 DAT8
GND D-1 D+1	GND D-2 D+2	GND D-3 D+3	GND D-4 D+4	GND D-5 D+5	GND D-6 D+6	GND D-7 D+7	GND D-8 D+8

九、规格参数

输入电压	DC5-24V
功耗	1W
带载点数	8192点
重量	0.4Kg
工作温度	-20C°--85C°
外形尺寸	L187x W87x H28(mm)
